Deutsch Auszubildende, welche die Blutdruckmessmethode nach Korotkow lernen sollen, haben aktuell keine Möglichkeit ihren gemessenen Wert einfach auf Richtigkeit zu überprüfen. Es werden nur Geräte verkauft, welche palpatorisch den Blutdruck simulieren. Außerdem gibt es für Ausbildungszwecke ganze Puppen an welchen Puls, Blutdruck, Blutabnahme und Infusionen geübt werden können.Das Ziel unserer Diplomarbeit ist es ein Gerät zu entwickeln, welches das üben des Blutdruckmessens erlaubt. Der vom Lautsprecher simulierte Blutdruck ist vor der Messung in einer App einstellbar, sodass zwischen den systolischem und dem diastolischem Wert die Korotkowgeräusche simuliert werden. Der Übungsarm soll robust und realitätsnah konstruiert werden. Außerdem soll unser Projekt zum Vorführen des Blutdruckmessens genutzt werden können. Der in der App eingestellte Blutdruck soll mit dem gemessenen Blutdruck vergleichbar sein. Die Schaltung und die Spannungsversorgung soll in der Armattrappe integriert sein. Die Sensoren werden von einer Silikonhaut bedeckt, sodass sie von außen nicht sichtbar sind.

Unser Projekt wird bearbeitet und erstellt an der HTL Mössingerstraße

English Trainees who are learning the Korotkow method for measuring blood pressure currently have no simple way of checking the accuracy of their measured values. The only devices available on the market simulate blood pressure palpatorically. In addition, there are full-body mannequins used for training purposes on which pulse, blood pressure, blood sampling, and infusions can be practiced. The aim of our thesis is to develop a device that allows blood pressure measurement. The aim of our thesis is to develop a device that enables practicing blood pressure measurement. The blood pressure simulated by a loudspeaker can be preset in an app before the measurement, so that Korotkoff sounds are reproduced between the systolic and diastolic values. The training arm is to be designed to be robust and realistic. Furthermore, our project should also be usable for demonstrating blood pressure measurement. The blood pressure set in the app should be comparable to the measured blood pressure. The circuitry and power supply will be integrated into the arm model. The sensors will be covered with silicone skin so that they are not visible from the outside.

Details

Hier finden Sie genauere Details zu dem Projekt Blutdruck Buddy

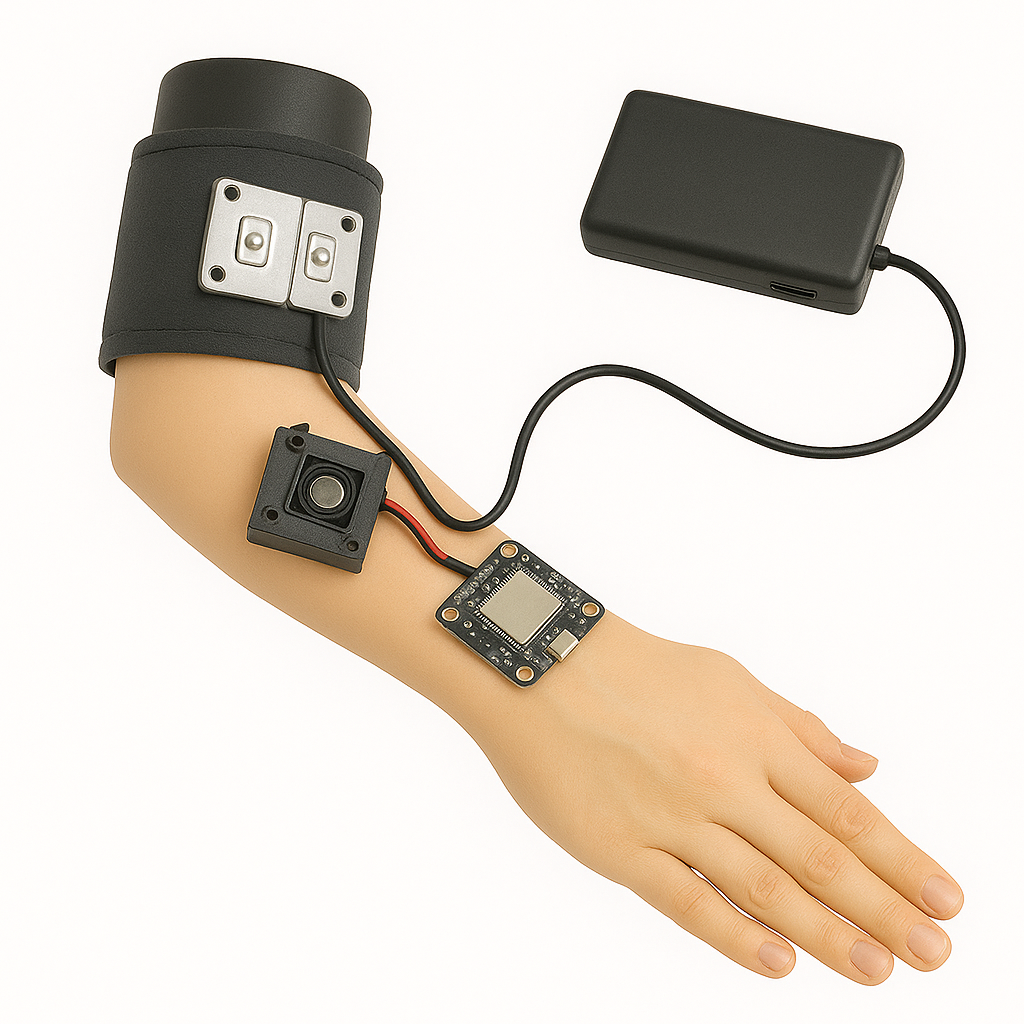

Hardware

Körperattrappe, Messchaltung und Energieversorgung

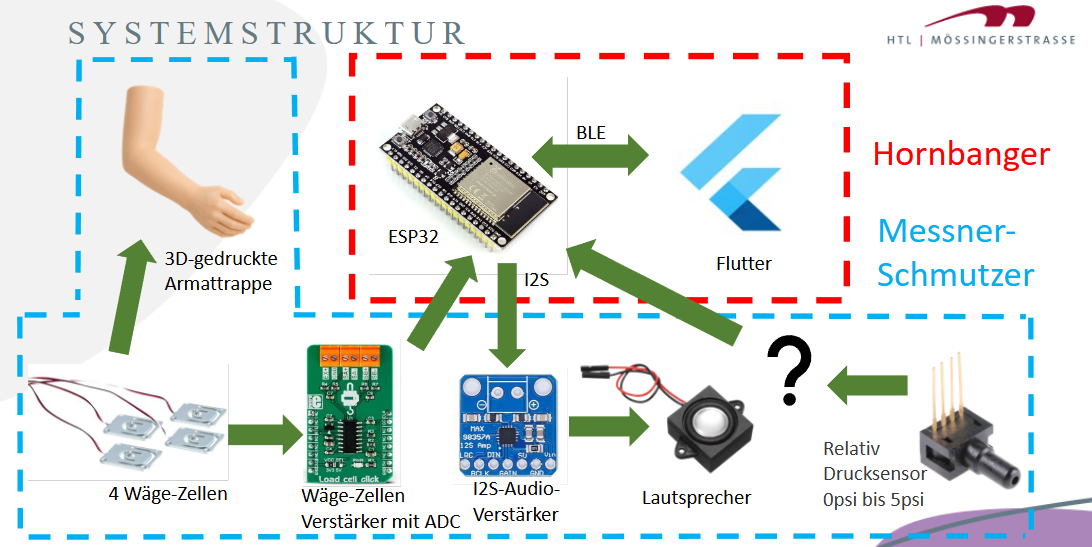

Sophia Messner-Schmutzer beschäftigt sich mit der Hardware des Projektes. Dies beinhaltet die Konstruktion der Armattrappe, das Designen und Herstellen der Schaltung. Die Schaltungen beinhalten mehrere Messbrücken mit Kraftsensoren. Die gemessene Kraft, welche durch die Blutdruck-Manschette ausgeübt wird, wird in eine Spannung umgewandelt und die Informationen vom ESP32 weiterverarbeitet. Der Lautsprecher wird von dem Mikrocontroller so angesteuert, dass er ab dem systolischen Druck die Korotkow-Geräusche simuliert und ab dem diastolischen Druck wieder einstellt.

Software

Firmware, Sensorauswertung und Userinterface mit App

Elina Hornbanger ist für die Software des Projekts verantwortlich. Diese Aufgabe beinhaltet die Programmierung des ESP32 zum Ansteuern des Lautsprechers, das Einlesen und das Weiterverarbeiten der Messwerte der Halbbrücke. Außerdem soll das Umrechnen der Ergebnisse von einem Spannungswert in den systolischen und diastolischen Blutdruck durchgeführt werden. Die berechneten Blutdruckwerte werden in der App ausgegeben und mit den Referenzwerten verglichen.
