Deutsch Bei einem herkömmlichen Haushalt mit einer PV-Anlage kommt oft im Nachhinein dasselbe Problem auf. Die PV liefert immer dann viel Strom, wenn niemand eine Verwendung dafür hat. Unsere Diplomarbeit wird mithilfe eines Speichers und eines E-Autos den überflüssigen Strom speichern und dann verbrauchen, wenn der Strompreis am höchsten ist. Der Stromfluss soll auf einen Blick veranschaulicht werden.

Unser Projekt wird bearbeitet und erstellt an der HTL Mössingerstraße

Dieses Projekt wird gemeinsam mit einem Sponsor durchgeführt:

English In a conventional household with a PV system, the same problem often arises afterwards. PV always supplies a lot of electricity when no one has any use for it. Our thesis will use a storage device and an electric car to store the excess electricity and then use it when the price of electricity is at its highest. The current flow should be illustrated at a glance.

Details

Deutsch Projekt „Efficient Home 4.4“ zielt darauf ab, ein intelligentes Energiemanagementsystem in einem Modellhaushalt aufzubauen. Dabei werden ein Victron Multiplus II Wechselrichter, ein PV-System, ein Batteriespeicher sowie eine Wallbox vernetzt. Die Steuerung und Visualisierung erfolgen zentral über IP-Symcon. Ein Schwerpunkt liegt auf der dynamischen Strompreissteuerung mittels aWATTar – der Speicher soll automatisch zu den günstigsten Zeiten geladen werden. Zusätzlich werden KNX- und Siemens-Komponenten zur Erfassung von Leistungsdaten im Werkstättenverteiler eingebunden. Ein E-Auto-Dummy mit „Blackbox“ simuliert reale Ladeszenarien und ergänzt das Gesamtsystem. Die Kommunikation zwischen allen Komponenten – PV, Batterie, Wallbox, IP-Symcon und KNX – erfordert eine sorgfältige Planung und Umsetzung geeigneter Schnittstellen.

EnglishThe “Efficient Home 4.4” project aims to build an intelligent energy management system in a model household. A Victron Multiplus II inverter, a PV system, a battery storage system and a wallbox are networked. Control and visualization are carried out centrally via IP-Symcon. One focus is on dynamic electricity price control using aWATTar - the storage should be charged automatically at the cheapest times. In addition, KNX and Siemens components are integrated into the workshop distribution board to record performance data.

Hardware

NGC7635 - Bubble Nebula - in LRGB

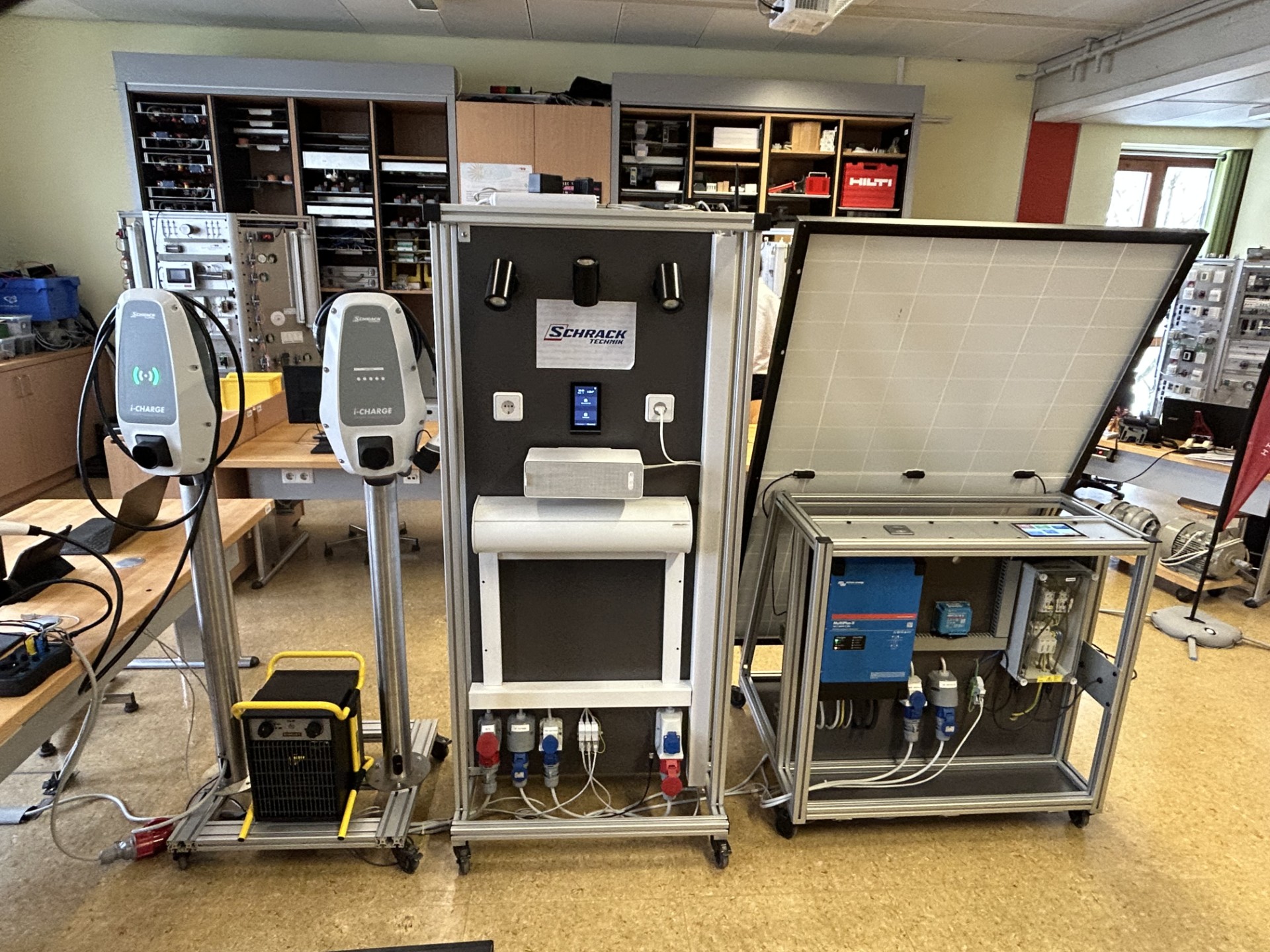

Pv - Panel, Wechselrichter, Verteilerkasten, Wall-Box und KNX - Verbraucher

Software

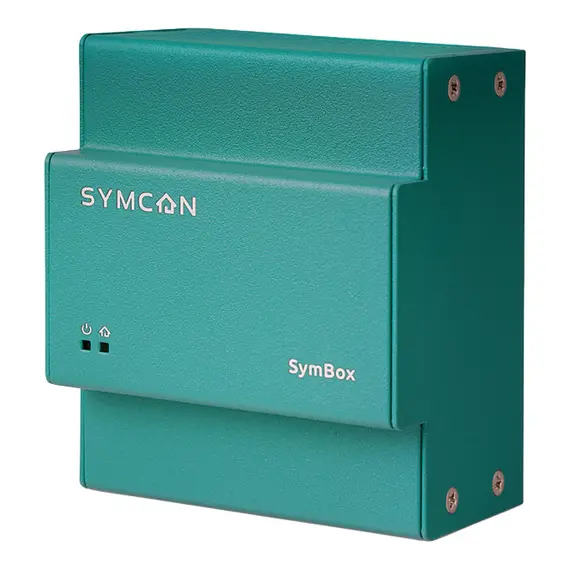

IP-Symcon (Symbox)

Deutsch Die Symbox dient als Kommunikation zwischen allen Teilnehmern.

English The Symbox serves as communication between all participants.
